最新中考物理实验填空经典题（91-95）

　　11、我们已进行过“探究欧姆定律”的实验，请回答下列问题.

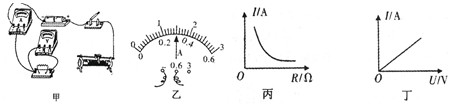

　　(1)请在图7甲中把余下部分的电路用笔划线代替导线连接好.

　　(2)在某次测量中，电流表的示数如图7乙，值为__________A.

　　(3)丙、丁两图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是__________(填“丙”或“丁”).

　　(4)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是____________________和______________________________.

　　(5)有同学想利用图甲的实验原理测“220V 40W”的白炽灯的额定功率，如果要使实验可行，请对原理图中实验器材的规格提出一条合理的要求.

　　[答题示例]：电压表的量程至少要220V.

　　答：________________________________.

　　(6)如果在家里做测白炽灯功率的实验，因家里一般没有电压表和电流表，所以可以利用家庭中都有的__________和__________测量更方便.

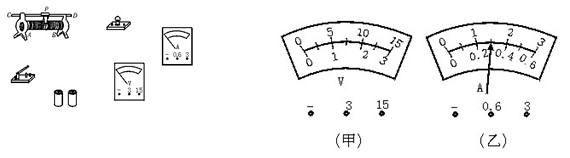

　　12、下图8是用伏安法测量小灯泡的电阻所要的器材,估计小灯泡的电阻是10欧左右,请按要求连好电路,并画出相应的电路,标出电表的正、负接线柱.

　　(1)要求滑片P向B移动时灯泡变亮.

　　(2)闭合开关之前,滑片P应移至___________(填A或B端)

　　(3)实验中电压表和电流表指针指向如图9中的甲和乙所示,被测灯泡的电阻是_____________.

　　(4)某同学在做该实验时,观察到电流表的示数变大时,电压表的示数减小,其原因可能是_______________________________.

　　(5)本实验中滑动变阻器的作用是______________________________________________________.

　　13、某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡(额定电流0.5A，额定功率不大于1.5W)、电压表(3V、15V双量程)、电流表(0.6A、3A双量程)、滑动变阻器、电源、开关、导线等，如图10所示。

　　(1)请你在实物图中把电压表连入电路。

　　(2)开关闭合前，滑动变阻器的滑片应移到________ 端，这样做能对电路起____________作用，在实验过程中滑动变阻器的另一个作用是________ 。

　　(3)若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是____________________ 。

　　(4)若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是____________ 或____________ 。

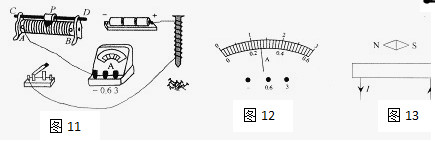

　　14、小萍用如图11所示电路探究电磁铁磁性强弱与电流大小的关系。

　　(1)请你用笔画线帮她把电路连接完整。

　　(2)闭合开关，滑动变阻器的滑片P向A端移动时，电磁铁吸引大头针的数量将变________。

　　(3)实验中如图12所示的电流表示数为______A。

　　(4)请你根据如图13所示小磁针静止时北极的指向画出通电螺线管绕线。

　　15、莹莹在实验室测量金属块A的密度。莹莹先用调节好的天平测量金属块A的质量。天平平衡后，右盘中所放砝码及游码在标尺上的位置如图14甲所示，则金属块A的质量为_______g。然后，莹莹将金属块A放入盛有50ml水的量筒中，量筒中的水升高到如图14乙所示的位置，则金属块A的体积为_______cm3。由此可计算出金属块A的密度为_______kg/m3。
